Ani Yükselme (Surge) Bağışıklık Testi

Surge (Ani Gerilim Yükselmesi) Nedir? Neden Oluşur?

Ani gerilim yükselmesi, yani "surge", elektriksel sistemlerde aniden ve çok kısa sürede meydana gelen yüksek enerjili gerilim artışlarını ifade eder. Bu olaylar genellikle yıldırım çarpmaları, büyük elektrikli yüklerin ani devreye girmesi veya iletim hatlarındaki anahtarlama işlemleri sırasında oluşur. Gerilim seviyesi milisaniyeler içinde onlarca kilovolta ulaşabilir ve bu durum, elektronik sistemlerde ciddi hasarlara neden olabilir. Özellikle yarı iletken bileşenler, devre kartları ve mikrodenetleyici sistemler bu tip darbeler karşısında savunmasızdır. Bu yüzden surge testi, bir cihazın bu tip gerilim dalgalanmalarına karşı dayanımını belirlemek açısından hayati öneme sahiptir.

Surge olayları çoğu zaman kısa süreli olmalarına rağmen, içerdiği yüksek enerji nedeniyle sistemin yalnızca çalışma performansını değil, yapısal bütünlüğünü de tehdit edebilir. Bu darbeler doğrudan cihazın güç hattından gelebileceği gibi, veri veya haberleşme hatları üzerinden de taşınabilir. Bu sebeple sadece güç kaynağının değil, sistemin tüm giriş-çıkış arayüzlerinin bu tür yükselmelere karşı test edilmesi gerekir. Gerilim kaynaklı bu tür etkilerin test edilmemesi, sahada oluşabilecek bir surge vakasında cihazın aniden işlevsiz kalmasına ya da tamamen yanmasına neden olabilir.

IEC 61000-4-5 Standardı ve Surge Dalga Biçimleri (8/20µs, 1.2/50µs)

IEC 61000-4-5 standardı, bir elektrikli veya elektronik cihazın, doğrudan ya da dolaylı yollarla maruz kalabileceği ani gerilim artışlarına (surge) karşı dayanıklılığını test etmek için kullanılacak şartları, test ekipmanlarını ve uygulama prosedürlerini belirler. Bu standarda göre uygulanan surge darbeleri, hem gerilim hem de akım bileşenlerini içerdiği için hem enerji miktarı hem de darbe biçimi çok net şekilde tanımlanmalıdır. En yaygın olarak kullanılan darbe biçimleri 1.2/50µs (gerilim darbesi) ve 8/20µs (akım darbesi) şeklindedir. 1.2/50µs darbesinde gerilim, 1.2 mikrosaniyede tepe değerine ulaşır ve 50 mikrosaniyede sönümleme eğrisine girer. Aynı şekilde 8/20µs darbesi, akımın 8 mikrosaniyede tepe değerine çıktığı ve 20 mikrosaniyede azaldığı bir profile sahiptir.

Bu darbe biçimleri, gerçek dünya koşullarında meydana gelen elektriksel olayların simüle edilmesini sağlar. Örneğin bir yıldırım çarpmasından kaynaklı gerilim dalgalanmasının etkisi laboratuvar ortamında bu dalga biçimiyle yansıtılabilir. IEC 61000-4-5 standardı ayrıca bu darbelerin cihazlara hangi yöntemle uygulanacağını, hangi hatların test kapsamında olacağını ve test ortamında bulunması gereken temel ekipmanları da tanımlar. Bu sayede test süreci yalnızca teknik değil, aynı zamanda operasyonel olarak da standardize edilmiş olur.

IEC 61000-4-5 standardı kapsamında yapılan testler sayesinde cihazların saha koşullarındaki görünmeyen risklere karşı ne kadar dayanıklı olduğu ölçülebilir hale gelir. Bu testlerin doğru uygulanması, sadece cihaz performansını değil aynı zamanda marka güvenilirliğini de belirleyen önemli bir faktördür.

Surge Testinin Uygulandığı Hatlar: Güç ve İletişim Hatları

Surge testleri yalnızca güç hatlarıyla sınırlı değildir. Elektriksel olarak dış dünyaya açık olan tüm hatlar, yani cihazın dış ortamla etkileşim kurduğu tüm giriş-çıkış noktaları potansiyel bir surge etkisine maruz kalabilir. Bu nedenle testlerin kapsamı, sadece AC ya da DC güç girişlerini değil, aynı zamanda Ethernet, RS-485, USB, CANBus gibi haberleşme hatlarını da içerecek şekilde genişletilmelidir. IEC 61000-4-5 standardı da bu hatların her biri için özel test senaryoları sunar ve kuplaj yöntemlerine göre hangi darbe şeklinin hangi seviyede uygulanması gerektiğini tanımlar.

Güç hatları üzerinden gelen surge darbeleri genellikle daha yüksek enerji içerdiğinden dolayı cihazın ana güç devrelerinde doğrudan tahribata neden olabilir. Bu sebeple bu hatlarda test seviyeleri daha yüksektir. Haberleşme hatlarında ise enerji seviyesi görece daha düşük olmasına rağmen, hassas veri iletim devreleri için bu darbeler sistemsel kararsızlıklara yol açabilir. Örneğin, bir Ethernet portu üzerinden gelen birkaç yüz voltluk bir surge darbesi, ağ iletişiminin kesilmesine veya cihazın yeniden başlatılmasına neden olabilir.

Test sürecinde her hat için uygulanacak darbe türü, kuplaj tipi ve frekansı ayrı ayrı belirlenmelidir. Ayrıca cihazın testten geçebilmesi için bu hatlar üzerinde herhangi bir veri kaybı, yeniden başlatma, yanıt gecikmesi ya da fonksiyon kaybı yaşanmaması gerekir. Bu kapsamlı yaklaşım, cihazın sahada tüm çalışma koşullarında güvenilirliğini garanti altına almayı hedefler.

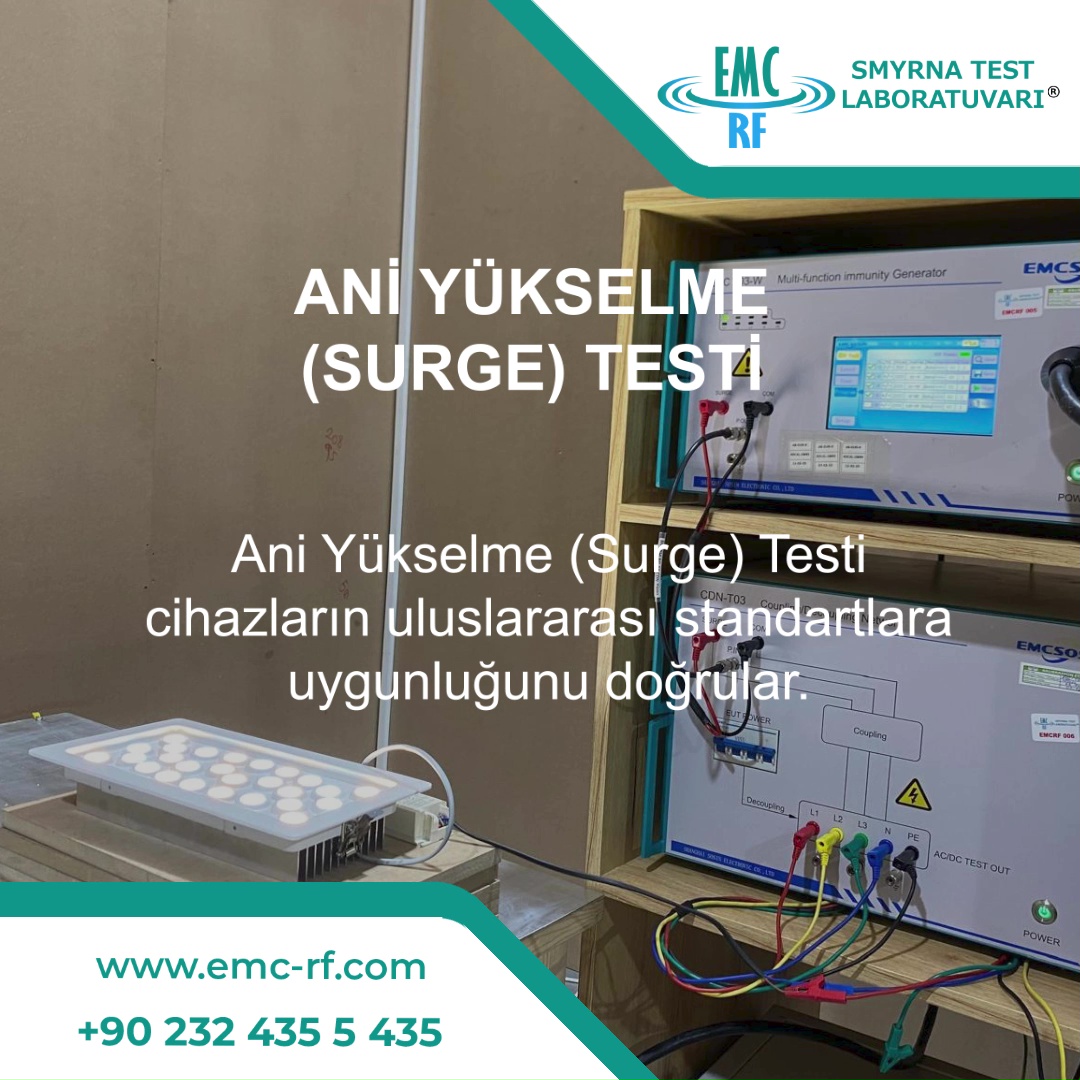

Surge Test Cihazı ve Kuplaj/Ayırma Ağları (CDN)

Surge testlerinde kullanılan ekipmanların başında darbe jeneratörü ve buna entegre çalışan kuplaj/ayırma ağları, yani CDN (Coupling/Decoupling Network) gelir. Bu sistemin temel görevi, jeneratörden üretilen yüksek enerjili darbenin test edilecek cihaza doğru bir şekilde iletilmesini sağlamak ve eş zamanlı olarak test sistemini ya da enerji hattını bu darbenin geri etkisinden korumaktır. Surge jeneratörü, hem 1.2/50 µs gerilim darbesini hem de 8/20 µs akım darbesini standartta tanımlı parametrelerle üretir. Bu cihazlar, kullanıcı arayüzü üzerinden darbe polaritesi, uygulama sayısı, test frekansı gibi parametrelerin hassas şekilde ayarlanmasına olanak tanır.

CDN bileşeni ise testin uygulanacağı hatla darbe jeneratörü arasında konumlandırılır. Burada kullanılan filtreleme, ayırma ve yönlendirme devreleri sayesinde surge darbesi sadece hedef hatta iletilirken, güç kaynağı veya kontrol sistemleri korunmuş olur. Ayrıca testin tekrarlanabilir ve güvenli şekilde yürütülmesini sağlar. Özellikle güç hatlarında kullanılan CDN'ler, hem faz-nötr, hem faz-toprak, hem de nötr-toprak arası test senaryolarını destekleyecek şekilde çok kanallı yapıdadır. Bu sayede tüm kombinasyonlara göre test uygulaması yapılabilir.

Sonuç olarak, doğru yapılandırılmış bir surge test sistemi yalnızca test doğruluğunu değil, aynı zamanda test süresince sistemin ve kullanıcı güvenliğini de garanti altına alır. CDN ve darbe jeneratörünün entegrasyonu, testlerin profesyonel düzeyde ve standarda tam uygunlukla gerçekleştirilmesini mümkün kılar.

Test Seviyeleri ve Enerji Değerleri (kV cinsinden)

Surge testlerinde uygulanan gerilim seviyeleri, test edilecek cihazın kullanım alanına, besleme hattı türüne ve koruma sınıfına göre farklılık gösterir. IEC 61000-4-5 standardı, cihazların maruz kalabileceği farklı senaryolara göre 0,5 kV’tan başlayarak 6 kV’a kadar çıkan test seviyeleri tanımlar. Tipik olarak ev tipi cihazlar 1 kV - 2 kV aralığında test edilirken, endüstriyel cihazlar için 4 kV ve üzeri seviyeler daha yaygındır. Bu değerler cihazın doğrudan şebekeye mi, transformatör üzerinden mi ya da dolaylı yollardan mı bağlandığına göre belirlenir. Ayrıca testin faz-faz, faz-nötr, faz-toprak gibi konfigürasyonlarla uygulanması gerekir.

Bu test seviyeleri yalnızca gerilim değerlerini değil, aynı zamanda bu gerilimin taşıdığı enerji miktarını da temsil eder. Gerilim seviyesi yükseldikçe darbede taşınan enerji de logaritmik olarak artar. Bu nedenle sadece tepe voltajı değil, dalga biçiminin zaman parametreleri (1.2/50 µs gibi) ve iç direnç değerleri de test sonuçlarını doğrudan etkiler. 2 kV’lık bir surge darbesi, zayıf bir tasarımda mikrodenetleyici veya haberleşme entegresinin yanmasına neden olabilirken, iyi tasarlanmış bir sistemde yalnızca kısa süreli bir sapma olarak geçebilir.

Test seviyesi belirlenirken yalnızca cihazın nominal voltajı değil, kullanım ortamındaki olası yıldırım etkileri, trafo mesafesi, kablo uzunluğu gibi parametreler de göz önünde bulundurulmalıdır. Bu sayede yalnızca yasal zorunluluklar değil, gerçek güvenlik ihtiyaçları da karşılanmış olur.

Cihazları Surge’e Karşı Korumak için Tasarım İpuçları

Surge kaynaklı riskleri minimize etmek için sadece test sürecine odaklanmak yeterli değildir; asıl önemli olan ürünün tasarım aşamasında alınacak mühendislik önlemleridir. İlk adım olarak cihazın girişine surge koruma elemanlarının (SPD – Surge Protective Device) entegre edilmesi önerilir. Bu elemanlar, darbe geldiği anda düşük empedanslı bir yol oluşturarak aşırı gerilimi toprağa yönlendirir. Metal Oksit Varistörler (MOV), gaz boşalmalı tüpler (GDT), TVS diyotlar ve kombinasyon koruma devreleri bu amaçla kullanılabilir. Bu koruma elemanları, hem AC hem de DC hatlar için farklı konfigürasyonlarda tasarlanabilir.

PCB yerleşimi, sürgün hatların geçiş yolları, katman yerleşimi ve topraklama stratejileri de surge bağışıklığı üzerinde büyük etki yaratır. Hassas bileşenlerin güç girişlerine doğrudan bağlanmak yerine, ara filtreler veya akım sınırlayıcı devreler aracılığıyla bağlanması önerilir. Özellikle mikrodenetleyici veya haberleşme birimleri gibi hassas noktaların çevresinde koruyucu zener diyotlar ve RC filtreler gibi ek devreler kullanılmalıdır. Ayrıca EMI filtreleri ve ferrit boncuklar yardımıyla yüksek frekanslı parazitlerin bastırılması da sağlanabilir.

Bu tasarım önlemleri sayesinde cihaz, yalnızca standartlara uygun testleri geçmekle kalmaz, sahada da uzun ömürlü ve güvenilir bir şekilde çalışabilir. Bu da hem müşteri memnuniyetini hem de markanın teknik itibarı artırır.

Surge Testi Sonuçlarının Değerlendirilmesi ve Raporlanması

Surge testlerinin ardından elde edilen sonuçların değerlendirilmesi, yalnızca geçip geçmedi analizinden ibaret değildir. Testin uygulandığı her hat, her seviye ve her polarite için cihazın verdiği tepkiler dikkatle incelenmelidir. IEC 61000-4-5 standardı, test sonuçlarının yorumlanmasında dört temel performans kriteri sunar: A seviyesi tam uyumluluk, B seviyesi geçici sapma, C seviyesi kullanıcı müdahalesi gerektiren durum ve D seviyesi sistemin kalıcı olarak etkilenmesi veya zarar görmesidir. Bu sınıflandırma, yalnızca teknik değil, aynı zamanda ticari kararlar açısından da yol gösterici niteliktedir.

Bir cihazın surge testini başarıyla geçmiş sayılması için tüm uygulamalarda A veya B seviyesi ile sonuçlanması beklenir. C seviyesi kısmen kabul edilebilir olsa da özellikle kritik görevli sistemlerde bu seviye yeterli görülmez. D seviyesi ise testten başarısızlık anlamına gelir. Test sıras��nda cihazın yeniden başlatılması, fonksiyon kaybı yaşaması, veri bozulması, yanıt süresinde artış gibi tüm anomaliler test protokolüne kaydedilmeli ve yorumlanmalıdır. Ayrıca testte kullanılan cihazlar, ayarlar, darbe sayısı, voltaj seviyesi ve frekans gibi teknik detaylar da raporda açık şekilde yer almalıdır.

Sonuç olarak, surge testi yalnızca teknik bir gereklilik değil, aynı zamanda ürünün pazara sunulabilirliği açısından da kritik bir adımdır. Doğru yapılmış bir test ve eksiksiz bir raporlama süreci, ürünün güvenilirliğini ve marka itibarını yükseltir.
