Elektrostatik Boşalma (ESD) Bağışıklık Testi

Elektrostatik Boşalma (ESD) Nedir? Günlük Hayattan Örnekler

Elektrostatik boşalma (ESD), farklı elektrik potansiyeline sahip iki nesnenin birbirine yaklaşması ya da temas etmesiyle ortaya çıkan ani elektrik deşarjıdır. Bu fenomen, gözle görülmese bile oldukça güçlüdür ve elektronik devreler üzerinde kalıcı hasarlar bırakabilir. Özellikle düşük voltajlarda çalışan mikroçipler ve yarı iletken devreler, birkaç yüz voltluk deşarjlardan bile etkilenebilir. Günlük yaşamda insanlar çoğu kez ESD’nin etkilerini farkında olmadan deneyimler. Kış aylarında halı üzerinde yürüyüp kapı koluna dokunduğumuzda hissedilen elektrik çarpması ya da otomobil koltuğundan inerken metal kısma temas edildiğinde oluşan kıvılcım, ESD’nin en bilinen örnekleridir.

İnsan vücudu ortalama 2.000–10.000 volt arasında statik elektrik yükü biriktirebilir. Bu yük çoğu zaman insana zarar vermese de, elektronik cihazlar için büyük bir risk oluşturur. Özellikle bilgisayar anakartları, cep telefonları, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi hassas bileşenler, bu ani boşalmalardan dolayı işlevlerini kaybedebilir. Örneğin, bir üretim tesisinde paketleme hattında çalışan makineler ESD’ye maruz kalırsa, yalnızca tek bir bileşenin arızalanması bile üretimin durmasına neden olabilir. Bu da maliyetli bakım süreçlerine, zaman kaybına ve müşteri memnuniyetsizliğine yol açar.

Dolayısıyla ESD yalnızca bireylerin hissettiği küçük elektrik şoklarından ibaret değildir; cihazların güvenliği, endüstriyel süreklilik ve hatta insan hayatını etkileyebilecek kritik alanlarda ciddi bir risk faktörüdür. Bu nedenle elektrostatik boşalmanın ne olduğunu anlamak ve cihazların buna karşı dayanıklılığını ölçmek, modern teknolojide vazgeçilmez bir ihtiyaç haline gelmiştir.

ESD Bağışıklık Testinin Amacı ve Önemi

ESD bağışıklık testleri, elektronik cihazların elektrostatik boşalmaya maruz kaldığında görevlerini sürdürüp sürdüremeyeceğini belirlemek için yapılır. Bu testler, cihazların yalnızca teknik performansını değil, aynı zamanda kullanıcı güvenliğini de doğrudan ilgilendirir. Çünkü ani bir elektrostatik boşalma sonucunda cihazın kapanması, veri kaybı ya da fonksiyon kaybı yaşanması kullanıcıyı zor durumda bırakabilir. Örneğin bir tıbbi cihazda, hastanın tedavi sürecinde kullanılan ekipman ESD nedeniyle aniden işlevsiz hale gelirse bu durum hayati risk doğurabilir. Aynı şekilde otomotiv elektroniğinde meydana gelen bir ESD arızası, sürüş güvenliği açısından ciddi sonuçlar yaratabilir.

Bu testlerin amacı yalnızca cihazın bozulup bozulmadığını görmek değil, aynı zamanda hangi seviyelere kadar dayanıklılık gösterebildiğini ortaya koymaktır. Böylece üreticiler ürünlerini tasarlarken hangi bileşenlerin güçlendirilmesi gerektiğini net şekilde görebilir. Ayrıca bağışıklık testleri, uluslararası regülasyonlara uyum için de zorunludur. Avrupa Birliği’nin EMC direktifleri başta olmak üzere birçok ülke, pazara sunulacak elektronik cihazların belirlenmiş ESD seviyelerine dayanıklı olduğunu belgelemesini şart koşar. Testlerden geçemeyen cihazlar ise bu pazarlarda satışa sunulamaz.

Uzun vadede ESD bağışıklık testlerinin önemi, üreticilerin garanti maliyetlerini azaltmalarına da yardımcı olur. Çünkü test edilmiş ve dayanıklılığı belgelenmiş cihazların arıza oranı düşer, bu da satış sonrası hizmetlerde tasarruf sağlar. Sonuç olarak, ESD bağışıklık testleri yalnızca standart bir prosedür değil, ürünlerin yaşam döngüsünü ve işletmelerin rekabet gücünü belirleyen kritik bir süreçtir.

IEC 61000-4-2 Standardı ve ESD Test Seviyeleri

ESD bağışıklık testleri, uluslararası kabul görmüş IEC 61000-4-2 standardına göre yürütülür. Bu standart, elektrostatik boşalmanın cihazlar üzerinde yaratabileceği etkilerin sistematik bir şekilde ölçülmesini sağlar. Aynı zamanda, hangi test yöntemlerinin kullanılacağı, testlerin hangi seviyelerde yapılacağı ve sonuçların nasıl değerlendirilmesi gerektiğini detaylı biçimde tanımlar. Böylece tüm üreticiler ve test laboratuvarları için ortak bir referans çerçevesi oluşturulmuş olur. Bu durum hem ürün güvenilirliğini hem de uluslararası pazarda kabul edilebilirliği artırır.

Standarda göre testler hem temas deşarjı hem de hava deşarjı yöntemleriyle uygulanır. Test seviyeleri ise cihazın hangi ortamlarda kullanılacağına bağlı olarak farklılık gösterebilir. Örneğin ev tipi elektronik cihazlar için ±2 kV veya ±4 kV seviyeleri yeterli kabul edilirken, endüstriyel veya tıbbi cihazlar için ±8 kV temas deşarjı ve ±15 kV hava deşarjı seviyeleri zorunlu hale gelebilir. Bu seviyeler, cihazın dayanıklılığını belirlemekle kalmaz, aynı zamanda ürünün hangi pazarlarda satılabileceğini de doğrudan etkiler.

Bu seviyelerin belirlenmesindeki temel amaç, cihazların farklı senaryolarda yaşayabileceği en kötü durumları simüle etmektir. Böylece ürünlerin hem kullanıcı güvenliğini tehlikeye atmadan çalışabilmesi hem de uluslararası standartlara uygunluğu garanti altına alınır.

ESD Test Yöntemleri: Temas Deşarjı ve Hava Deşarjı

IEC 61000-4-2 standardı çerçevesinde ESD testleri iki ana yöntemle yapılır: temas deşarjı ve hava deşarjı. Bu iki yöntem, farklı senaryoları simüle etmek amacıyla geliştirilmiştir ve her biri cihazın dayanıklılık profilini farklı yönlerden ölçer. Temas deşarjı, daha kontrollü ve tekrarlanabilir bir yöntem iken; hava deşarjı gerçek hayattaki kıvılcım boşalmalarını daha iyi yansıtır. Dolayısıyla cihazların hem laboratuvar koşullarında hem de gerçek kullanımda maruz kalabileceği tüm durumları değerlendirmek için her iki yöntemin de uygulanması zorunludur.

Temas deşarjı yönteminde, ESD simülatörünün ucu doğrudan cihazın iletken yüzeyine temas ettirilir ve belirlenen voltaj seviyeleri uygulanır. Bu yöntem sayesinde testin tekrarlanabilirliği oldukça yüksektir ve sonuçların karşılaştırılabilirliği kolaylaşır. Hava deşarjı yönteminde ise simülatörün ucu cihazın yalıtkan yüzeylerine belirli bir mesafeden yaklaştırılır ve kıvılcım boşalması oluşturulur. Bu yöntem, daha az tekrarlanabilir olsa da, cihazların kullanıcıların günlük hayatta maruz kalabileceği gerçekçi senaryolara karşı dayanıklılığını ölçer.

Sonuç olarak her iki test yöntemi de birbirini tamamlar. Cihazın sadece laboratuvar ortamında değil, gerçek yaşam senaryolarında da güvenli ve sorunsuz çalışabilmesi için temas ve hava deşarjı testlerinden başarıyla geçmesi gerekir.

Test Ekipmanları: ESD Simülatörü (ESD Tabancası) ve Özellikleri

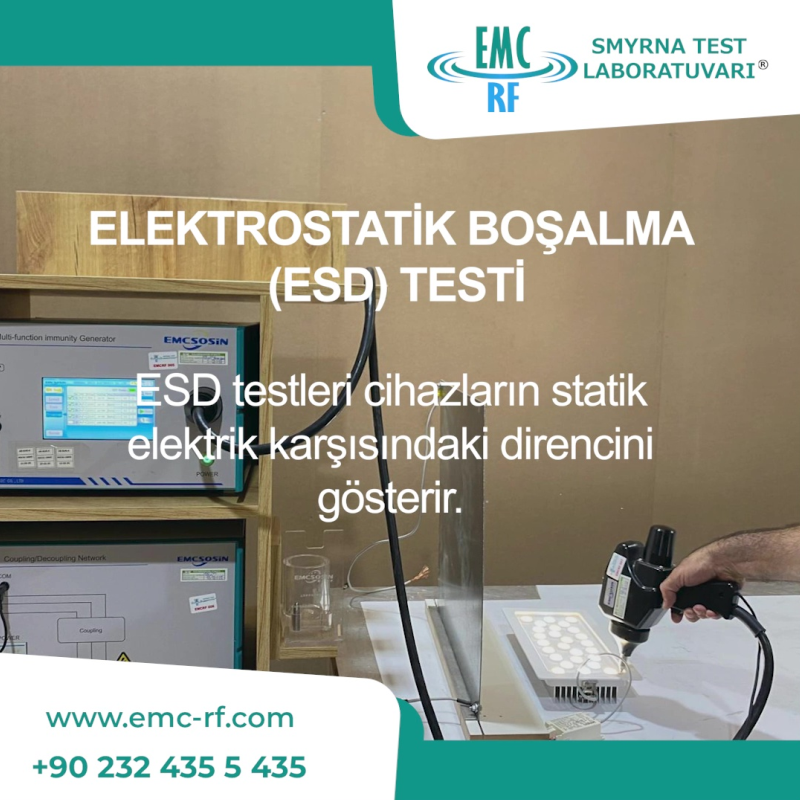

ESD bağışıklık testlerinde kullanılan en temel cihaz ESD simülatörü ya da yaygın adıyla ESD tabancasıdır. Bu ekipman, insan vücudu veya farklı yüzeylerde oluşabilecek elektrostatik boşalmaları kontrollü şekilde simüle etmek amacıyla geliştirilmiştir. IEC 61000-4-2 standardında tanımlanan gerilim seviyelerini üretebilen bu cihaz, hem temas deşarjı hem de hava deşarjı yöntemleriyle test yapılmasına imkân tanır. Böylece cihazın günlük kullanımda karşılaşabileceği tüm senaryolar laboratuvar ortamında tekrar edilebilir.

ESD tabancaları farklı uç başlıkları, ayarlanabilir voltaj seviyeleri ve hızlı şarj/deşarj mekanizması ile çalışır. Özellikle profesyonel test laboratuvarlarında kullanılan gelişmiş simülatörler, kullanıcıya dijital ekran üzerinden test parametrelerini gösterir ve sonuçların kaydedilmesini sağlar. Bu özellik, testlerin tekrarlanabilirliğini artırır ve raporlamayı kolaylaştırır. Ayrıca tabancaların ergonomik tasarımları, uzun süreli testlerde operatörün yorulmadan çalışabilmesini destekler.

Modern ESD simülatörleri aynı zamanda güvenlik önlemleriyle donatılmıştır. Yanlış kullanımın önüne geçmek için koruma devreleri bulunur ve test sırasında operatörün zarar görmemesi için izolasyonlu malzemeler kullanılır. Böylece hem güvenilir hem de güvenli test süreçleri yürütülebilir.

Cihaz Tasarımında ESD’ye Karşı Alınabilecek Önlemler

ESD’ye karşı alınacak önlemlerin en etkili olanları, cihazın tasarım aşamasında planlananlardır. Çünkü testten sonra yapılan iyileştirmeler genellikle daha maliyetli olur. Tasarımcılar, hem devre kartı düzeninde hem de dış mekanik tasarımda ESD’nin olumsuz etkilerini azaltacak stratejiler geliştirmelidir. Bu noktada en sık kullanılan yöntemler arasında koruyucu devre elemanlarının kullanımı, doğru topraklama teknikleri, baskı devre kartının (PCB) optimizasyonu ve uygun malzeme seçimi öne çıkar.

Bunun yanında cihaz gövdesinde kullanılan plastiklerin antistatik katkı maddeleriyle güçlendirilmesi, EMC contalarıyla kritik bölgelerin korunması ve bağlantı noktalarının izole edilmesi de alınabilecek ek önlemler arasındadır. Bu adımlar, cihazın yalnızca laboratuvar testlerinde değil, gerçek kullanım koşullarında da dayanıklılığını artırır.

ESD Test Sonuçlarının Değerlendirilmesi (Performans Kriterleri)

ESD testlerinin tamamlanmasının ardından elde edilen sonuçlar, IEC 61000-4-2 standardında tanımlanan performans kriterlerine göre değerlendirilir. Bu kriterler A, B, C ve D olarak sınıflandırılır. Her kriter cihazın test sırasında sergilediği davranışa göre belirlenir ve cihazın pazara uygunluğunu doğrudan etkiler. Bu nedenle sonuçların değerlendirilmesi, test sürecinin en kritik aşamalarından biridir.

A kriteri, cihazın test süresince hiçbir işlev kaybı yaşamadan normal şekilde çalıştığını ifade eder. B kriteri, cihazın geçici performans kaybı yaşamasına rağmen testten sonra normale döndüğünü gösterir. C kriteri, cihazın test sırasında işlevini kaybettiğini ancak kullanıcı müdahalesi sonrası çalışmaya devam edebildiğini belirtir. D kriteri ise cihazın kalıcı hasar aldığını ve çalışmaz hale geldiğini ifade eder. Bu kriterler sayesinde ürünlerin güvenilirliği, dayanıklılığı ve pazara uygunluğu net şekilde ortaya konur.

Sonuç olarak ESD testlerinin değerlendirilmesi, yalnızca teknik bir raporlama değil, aynı zamanda cihazın ticari geleceğini belirleyen bir süreçtir. A ve B kriterlerinde başarılı olan ürünler piyasada güvenilir kabul edilirken, C ve D kriterlerinde kalan ürünlerin yeniden tasarlanması zorunlu hale gelir.
