Işınımla Bağışıklık Testi (Radiated Immunity Test)

Işınımla Bağışıklık (Radyasyona Karşı Dayanıklılık) Nedir?

Işınımla bağışıklık testi, elektronik cihazların elektromanyetik radyasyona maruz kaldığında görevlerini sürdürüp sürdüremediğini ölçmek için yapılır. Günümüzde cihazlar yalnızca birbirleriyle değil, aynı zamanda çevredeki elektromanyetik kaynaklarla da sürekli etkileşim halindedir. Cep telefonları, kablosuz ağlar, radyo ve televizyon vericileri, endüstriyel makineler ve hatta güneş panelleri bile elektromanyetik alanlar üretir. Bu alanların cihazlar üzerinde bozucu etkiler yaratmaması için bağışıklık seviyelerinin ölçülmesi kritik öneme sahiptir.

Işınımla bağışıklık, temelde cihazın çevresinde oluşturulan güçlü elektromanyetik alanlara maruz bırakılmasıyla ölçülür. Cihazın bu koşullarda hata yapmadan çalışmaya devam etmesi, bağışıklık seviyesinin yüksek olduğunu gösterir. Aksi durumda cihaz veri kaybı, performans düşüklüğü veya tamamen kapanma gibi tepkiler verebilir. Özellikle tıbbi cihazlar, otomotiv elektroniği ve endüstriyel kontrol sistemlerinde bu tür arızalar ciddi riskler oluşturabilir.

Günlük yaşamda pek çok cihaz aynı anda çalıştığı için elektromanyetik alanların etkileri daha da belirgin hale gelir. Örneğin bir fabrikanın üretim hattında çalışan makineler, yüksek güçlü motorlardan yayılan elektromanyetik alanlara maruz kalabilir. Benzer şekilde bir uçakta kullanılan elektronik sistemler, radar ve haberleşme cihazlarının oluşturduğu güçlü sinyallerden etkilenebilir. Işınımla bağışıklık testleri, bu gibi durumlarda cihazların güvenilirliğini kanıtlamanın en etkili yoludur.

IEC 61000-4-3 Standardı ve Test Gereklilikleri

Işınımla bağışıklık testleri, uluslararası kabul görmüş IEC 61000-4-3 standardına göre yapılır. Bu standart, cihazların 80 MHz ile 6 GHz arasındaki frekanslarda oluşturulan elektromanyetik alanlara maruz bırakılarak test edilmesini öngörür. Standardın amacı, cihazların hem düşük frekanslı hem de yüksek frekanslı sinyaller karşısında dayanıklılığını ölçmektir. Bu frekans aralığı, günlük yaşamda kullanılan radyo, televizyon, cep telefonu, Wi-Fi ve radar gibi yaygın elektromanyetik kaynakları kapsar.

IEC 61000-4-3 standardı, testlerin nasıl yapılacağını, hangi alan şiddetlerinin uygulanacağını ve cihazların hangi kriterlere göre değerlendirileceğini ayrıntılı olarak tanımlar. Örneğin, çoğu ticari cihaz için minimum 3 V/m alan şiddeti seviyelerinde test yapılması gerekirken, kritik öneme sahip tıbbi veya askeri cihazlar için bu değer 10 V/m veya daha fazlasına çıkabilir. Ayrıca test sırasında cihazın tüm yüzeylerinin farklı açılardan elektromanyetik alana maruz bırakılması şarttır.

Standarda göre cihazın test sırasında hem normal çalışma modunda hem de stres altında çalıştırılması gerekir. Böylece cihazların gerçek kullanım koşullarına uygun şekilde değerlendirilmesi sağlanır. IEC 61000-4-3 sayesinde üreticiler, ürünlerinin elektromanyetik uyumluluk kriterlerini karşılayıp karşılamadığını objektif olarak belgelendirebilir.

Test Ortamı: Anekoik Odada Elektromanyetik Alan Oluşturulması

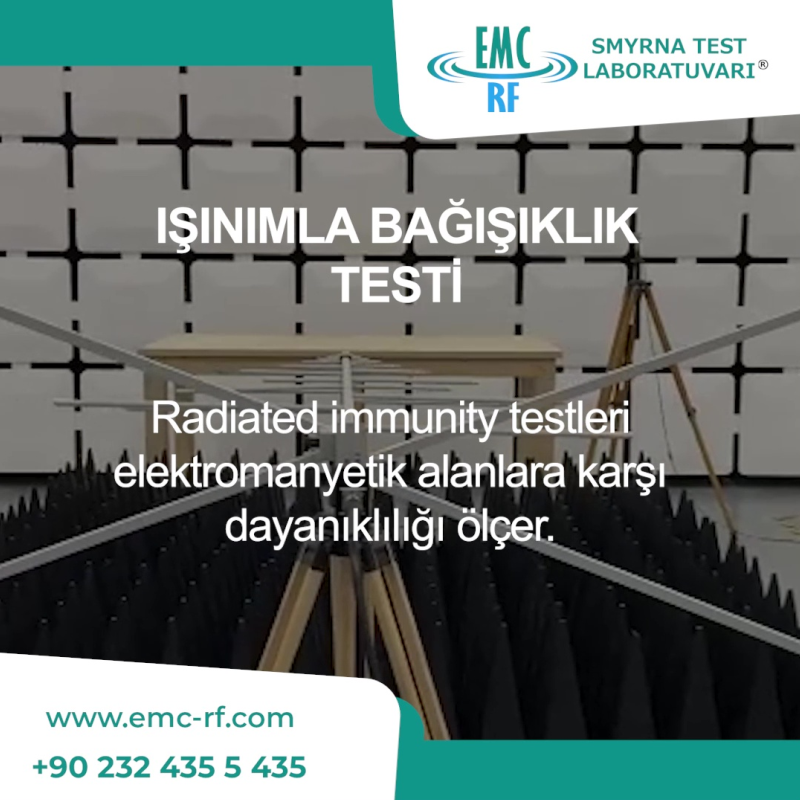

Radiated Immunity Testi için kullanılan en kritik altyapı, anekoik odalardır. Bu odalar, elektromanyetik dalgaların duvarlardan yansımalarını minimuma indirerek, yalnızca test sırasında uygulanan sinyallerin cihaz üzerinde etkili olmasını sağlar. Anekoik odalar, hem elektromanyetik izolasyon hem de yalıtılmış yüzeyler sayesinde gerçekçi ve kontrollü test koşulları sunar. Bu ortam, cihazın farklı açılardan maruz kaldığı elektromanyetik alanlara karşı tepkilerini ölçmek için ideal bir laboratuvar koşuludur.

Oda içerisinde radyasyon üreten verici antenler, belirli yükseklik ve açı konumlarına yerleştirilir. Test edilen cihazın tüm yüzeyleri, bu elektromanyetik alanın homojen dağılımına göre konumlandırılır. Alanın şiddeti, IEC 61000-4-3 standardında tanımlanan seviyelerde ayarlanır. Ayrıca ortam sıcaklığı, nem oranı ve diğer çevresel parametreler de kontrol altında tutulur. Bu sayede testler tekrarlanabilir ve objektif sonuçlar elde edilir. Anekoik odalarda yapılan testler, cihazın pazara sunulmadan önceki dayanıklılık profilini net şekilde ortaya koyar.

Endüstriyel laboratuvarlarda, anekoik odaların büyüklüğü ve anten sayısı, test edilen cihazın boyutuna göre değişiklik gösterir. Büyük sistemler için odanın hacmi artırılır ve birden fazla verici anten kullanılır. Bu sayede alanın homojenliği sağlanır ve cihazın tüm yüzeyleri eşit şekilde maruz bırakılır. Böylece test sonuçları daha güvenilir olur ve cihazın elektromanyetik uyumluluk profili eksiksiz bir şekilde ortaya çıkar.

Radiated Immunity Testi Prosedürü ve Alan Şiddeti Seviyeleri

Radiated Immunity Testi prosedürü, cihazın elektromanyetik radyasyona karşı tepkisini değerlendirmek amacıyla sistematik bir şekilde uygulanır. Test öncesinde cihazın çalışma modları belirlenir ve test sırasında normal operasyon durumunda çalıştırılır. Test boyunca cihaz, anekoik odada oluşturulan elektromanyetik alanın farklı şiddetlerine ve frekans aralıklarına maruz bırakılır. Alan şiddeti ve frekans değişimleri, IEC 61000-4-3 standardında belirtilen sınırlar dahilinde ayarlanır.

Test sırasında cihazın fonksiyonları gözlemlenir ve herhangi bir performans kaybı, anormal davranış veya hata oluşup oluşmadığı kayıt altına alınır. Alan şiddeti genellikle 3 V/m’den başlar ve kritik cihazlar için 10 V/m veya daha yüksek seviyelere çıkarılabilir. Test sırasında cihazın farklı açılardan maruz kalması sağlanır; antenlerin konumu, cihazın yerleşimi ve test süresi tüm bu süreci etkileyen önemli faktörlerdir.

Test prosedürü, alan şiddeti ve frekans artışlarını adım adım uygulayacak şekilde planlanır. Cihazın her adımda performansı ölçülür ve test raporu hazırlanır. Bu rapor, cihazın hangi koşullarda stabil kaldığını ve hangi alan şiddetinde davranış değişiklikleri gösterdiğini net bir şekilde ortaya koyar. Sonuçlar, üreticilerin tasarım iyileştirmeleri yapmasına ve cihazın pazara uygunluğunu belgelemelerine yardımcı olur.

Kullanılan Ekipmanlar: Verici Antenler, RF Yükselteçler vb.

Radiated Immunity testlerinin uygulanabilmesi için yüksek frekansta çalışan özel ekipmanlara ihtiyaç vardır. Bu ekipmanlar, elektromanyetik alanın istenilen frekansta ve şiddette oluşturulmasını sağlar. En yaygın kullanılan bileşenler arasında verici antenler, RF güç yükselteçleri, sinüs dalga jeneratörleri, alan şiddeti sensörleri ve kontrol yazılımları yer alır. Bu sistemin her bir bileşeni, oluşturulacak elektromanyetik alanın kararlılığını, homojenliğini ve test sonuçlarının doğruluğunu etkiler.

Bu sistemler, genellikle yazılım destekli otomasyon altyapısına sahiptir. Test yazılımı sayesinde frekans taramaları, alan şiddeti ayarları ve ölçümler otomatik olarak gerçekleştirilir. Bu, hem zaman kazandırır hem de insan hatalarını minimize eder. Sonuç olarak kullanılan ekipmanların kalitesi, Radiated Immunity testlerinin başarısı üzerinde doğrudan belirleyici rol oynar.

Cihazlar için Performans Kriterleri (A, B, C) ve Anlamları

Radiated Immunity testleri sonucunda cihazların performansı, uluslararası standartlarda tanımlanan A, B ve C kriterleri doğrultusunda değerlendirilir. Bu kriterler, cihazın test sırasında gösterdiği davranışlara göre sınıflandırılır ve cihazın pazara uygunluk derecesini belirler. IEC 61000-4-3 standardı, bu performans sınıflarını açık şekilde tanımlar.

A kriteri, cihazın test boyunca hiçbir fonksiyon kaybı yaşamadan, normal şekilde çalışmasını sürdürmesi durumudur. B kriteri, geçici performans düşüklüğü, ekran titremesi veya kısa süreli veri kaybı gibi etkilerin görüldüğü ancak test sonrasında cihazın otomatik olarak normale döndüğü durumları kapsar. C kriteri ise test sırasında cihazın fonksiyon kaybına uğrayıp kullanıcı müdahalesi olmadan normale dönemediği, ancak yeniden başlatıldığında işlevine devam edebildiği durumları tanımlar.

Bu kriterler sayesinde üreticiler ürünlerinin sınırlarını bilir ve iyileştirme alanlarını net bir şekilde tespit edebilir. Özellikle kritik uygulamalarda kullanılan cihazlar için A kriteri hedeflenirken, B ve C kriterleri genellikle tüketici elektroniği gibi toleranslı uygulamalarda kabul görebilir.
