“Tıkırtı” (Click) Paraziti Nedir? Nasıl Oluşur?
Süreksiz girişim (klik/tıkırtı) paraziti, bir cihazın çalışma döngüsü sırasında kısa süreli, yüksek genlikli ve tekrarlayan elektromanyetik bozucu sinyaller üretmesiyle ortaya çıkan bir emisyon türüdür. Süreksiz denmesinin nedeni, bu bozucuların sürekli değil, ani anahtarlama, kontak açma/kapama veya yük geçişi anlarında meydana gelmesidir. Ev tipi ve taşınabilir elektrikli cihazlarda; röleler, mekanik termostatlar, fırçalı motorlar, triyaklı kontrol devreleri (dimmer, hız kontrolü) ve anahtarlamalı güç dönüştürücüler en tipik kaynaklar olarak karşımıza çıkar.
Tıkırtı paraziti iki kanaldan yayılabilir: iletim yolu (güç/sinyal kabloları üzerinden hatlara taşınan gürültü) ve ışınım yolu (kısa süreli elektromanyetik dalgaların çevreye saçılması). Mekanik kontakların ark oluşturması, motor fırçalarının kıvılcım üretmesi veya güç elektroniği anahtarlarının dik kenarlı (yüksek dv/dt, di/dt) geçişleri, geniş bantlı ve anlık bozucular doğurur. Bu bozucular yakın çevredeki alıcıları (radyo, televizyon, Wi‑Fi), diğer ev aletlerini ve hatta bina otomasyonunu etkileyebilir.
Mekanik Kaynaklar
Röle/termostat kontak arkları; motor fırça geçişleri; mekanik anahtarlar.
Güç Elektroniği Kaynakları
Triyak/thyristor tetiklemesi, SMPS anahtarlama kenarları, ani yük değişimleri.
Sistemik Etmenler
Yetersiz filtreleme/topraklama, uzun kablo hatları, zayıf ekranlama ve döngü akımları.
Tasarımda bu fenomen dikkate alınmazsa kullanıcı tarafında radyo paraziti, sesli “cızırtı”, ekran bozulmaları ve akıllı cihazlarda kesintiler görülebilir. Bu nedenle tıkırtı parazitinin kaynak düzeyinde azaltılması ve standart testlerle doğrulanması EMC sürecinin temel hedeflerindendir.
Click Disturbance Testinin Amacı ve Kapsamı
Click Disturbance Testi, özellikle ev tipi elektrikli cihazlar başta olmak üzere çok sayıda ürün grubunda süreksiz girişimlerin kabul edilebilir sınırlar içinde tutulduğunu kanıtlamak için uygulanır. Amaç, cihazın neden olduğu kısa süreli bozucuların sayısını, genliğini ve istatistiksel tekrarını kontrol ederek kullanıcı ortamında radyo/haberleşme hizmetlerini olumsuz etkilemeyecek bir uyumluluk seviyesini güvence altına almaktır.
Kapsam; cihazın tipik kullanıcı senaryolarında (başlatma, durdurma, mod değiştirme, ısıtma/döngü kontrolü, motor hız geçişleri vb.) oluşturduğu klik olaylarının ölçülmesi, bu olayların sınıflandırılması ve ilgili standardın belirlediği limitlere göre değerlendirilmesini içerir. Test; gerçekçi yükleme (ör. motorlu cihazlarda nominal yük, ısıtıcı/kompresör cihazlarında çalışma döngüsü), standartlaştırılmış güç beslemesi ve kontrollü test süreleri ile yürütülür.
Hedefler
• Süreksiz girişim olaylarını güvenilir ve tekrarlanabilir şekilde saymak
• Bozucu genliklerini ve tekrar oranlarını sınırlamak
• Kullanıcı ortamında spektrum temizliğini ve birlikte çalışabilirliği sağlamak
Böylece üretici; ürün güvenilirliğini, marka itibarını ve pazara giriş uygunluğunu güçlendirirken, son kullanıcı açısından da daha sessiz (EMC açısından) ve kararlı bir çalışma deneyimi sağlanır.
EN 55014 ve Benzeri Standartlarda Tıkırtı Testi Gereklilikleri
Ev ve benzeri yerlerde kullanılan elektrikli cihazlar için tıkırtı (click disturbance) gerekliliklerinin ana çerçevesi Avrupa’da EN 55014-1 (CISPR 14-1’e uyumlu emisyon gereklilikleri) ile tanımlanır. Tamamlayıcı bağlamda bağışıklık gereklilikleri EN 55014-2’de bulunur. Diğer pazarlar için eşdeğer düzenlemeler ve kabul gören ölçüm metodolojileri mevcuttur. Bu standartlar; test düzeneklerini, çalıştırma döngülerini, ölçüm cihazlarının özelliklerini, klik sayımı/limit değerlendirmesini ve raporlama esaslarını ayrıntılandırır.
Tipik olarak; test sırasında cihaz, standardın tanımladığı işletim modlarında çalıştırılır ve klik olayları belirlenmiş süre pencereleri boyunca gözlemlenir. Ölçüm; quasi‑peak ve gerekirse average işaret işleme özelliklerine sahip alıcılar ya da click analyzer fonksiyonuyla yapılır. Limitler; cihaz sınıfına, çalışma karakterine ve standardın belirlediği değerlendirme metriklerine göre farklılık gösterebilir.
| Referans | Kapsam | Esas |
|---|---|---|
| EN 55014-1 | Ev tipi cihazlar – Emisyon | Tıkırtı ölçümü, klik sayımı/değerlendirme kuralları |
| EN 55014-2 | Ev tipi cihazlar – Bağışıklık | EMC dayanım gereklilikleri (tamamlayıcı) |
| CISPR 14-1 | IEC/CISPR eşdeğer | Uluslararası metodoloji ve cihaz sınıfları |
Uygunluk için akredite laboratuvarlarda, standarda uygun düzenek ve cihazlarla ölçüm yapılması ve sonuçların eksiksiz raporlanması zorunludur.
Süreksiz Girişim Testi Uygulama Yöntemi
Uygulama yöntemi; hazırlık, kurulum, çalıştırma döngüsü, ölçüm ve değerlendirme adımlarından oluşur. Hazırlıkta ürün tanımı, nominal koşullar, yardımcı ekipman ve gerçekçi yükler belirlenir. Kurulumda cihaz, LISN üzerinden standartlaştırılmış şebekeye bağlanır; kablo güzergâhları, uzunluklar, masa/sehpa ve yerleşim mesafeleri standarda göre ayarlanır. Çalıştırma döngüsü; kullanıcı senaryolarını temsil edecek şekilde (başlat/durdur, mod geçişi, termostat çevrimleri, motor hız profilleri) planlanır.
Ölçümde, klik olaylarını yakalayabilecek click analyzer fonksiyonlu EMI alıcısı/spektrum analizörü kullanılır. Cihaz, test süresince istenen döngüleri tekrar ederken alıcı; klik genliklerini, zamanlamasını ve frekans içeriklerini kaydeder. Toplanan veriler; standardın belirlediği süre pencereleri, sınıflandırma ve kabul kurallarına göre otomatik/manuel olarak değerlendirilir.
Adım 1: Kurulum
LISN bağlantısı, kablo düzeni, sehpa yerleşimi ve güç koşullarının ayarı.
Adım 2: Çalıştırma
Standartta tanımlı çalışma döngülerinin uygulanması ve tekrarı.
Adım 3: Ölçüm
Klik olaylarının sayımı, genlik ve tekrar oranlarının kaydı.
Adım 4: Değerlendirme
Limitlere göre kabul/red kararı ve iyileştirme önerileri.
Sonuçların tekrarlanabilirliği için laboratuvar gürültüsünün düşük tutulması, ekipman kalibrasyonları ve çevresel koşulların kontrolü kritik önemdedir.

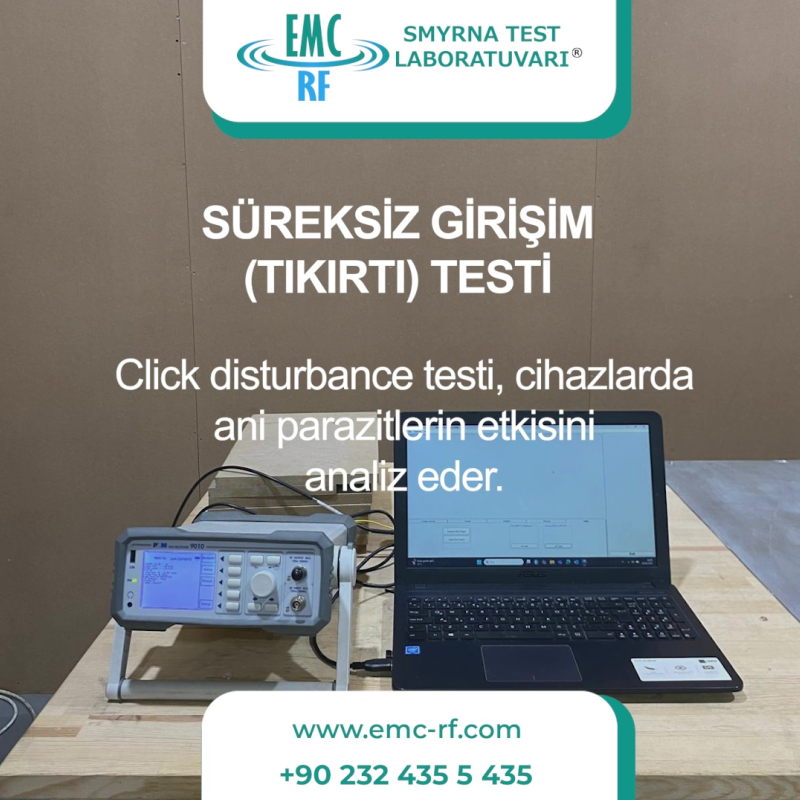

Test Düzeneği ve Ölçüm Cihazları (Tıkırtı Analiz Cihazı, LISN vb.)
Tipik düzenek; LISN (Line Impedance Stabilization Network), EMI alıcısı/spektrum analizörü (klik analiz fonksiyonu destekli), yapay şebeke, standart test masası/sehpaları, kalibre edilmiş kablolar, gerekirse preselektör/filtreler ve yük simülasyon elemanlarından oluşur. LISN, güç hattı empedansını standardize eder ve iletilen parazitleri ölçüm cihazına yönlendirir. Alıcı; quasi‑peak/average işleme, uygun bant genişliği ve detektör zaman sabitleriyle klik karakterizasyonu yapar.
LISN
Hat empedansını sabitler; klik bileşenlerini ölçüme taşır.
EMI Alıcısı / SA
Quasi‑peak/average ile klik sayımı ve genlik ölçümü yapar.
Yük/Sehpa Düzeni
Gerçekçi çalışma döngüsü ve kablo yerleşimi için standart altyapı.
Ekipmanların izlenebilir kalibrasyonu ve düzenek fotoğraflarının rapora eklenmesi, uygunluk kanıtının ayrılmaz parçasıdır.
Test Sonuçlarının Değerlendirilmesi ve Raporlanması
Ölçüm çıktıları; klik olaylarının sayısı, genliği, zaman dağılımı ve tekrar oranı esas alınarak standardın kabul kriterlerine göre yorumlanır. Kabul/red kararı; cihaz sınıfı, işletim modu ve değerlendirme pencereleri dikkate alınarak verilir. Limitlere yakın sonuçlar, üretim toleransları nedeniyle risk teşkil edeceğinden tasarım güvenlik payı önerilir.
Kabul
Klik metrikleri limitler içinde; rapor, düzenek, ekran görüntüleri ve kalibrasyon kayıtları eklenir.
Red
Limit aşımı; kök neden analizi, tasarım/üretim düzeltmeleri ve yeniden test planı sunulur.
Rapor; ürün kimliği ve versiyonu, test koşulları, düzenek şeması, fotoğraflar, ölçüm izleri, sonuç tabloları ve üretici beyanlarını içermelidir. Şeffaf ve izlenebilir raporlama, pazar otoriteleri ve müşteri denetimleri için kritiktir.
Ev Aletlerinde Süreksiz Girişimi Azaltma Yöntemleri
En etkili yaklaşım kaynakta bastırmadır. Mekanik kontaklar için RC sönümleme (snubber) devreleri, ark enerjisini düşürerek klik genliğini azaltır. Triyak/thyristor tabanlı kontrol için yumuşak geçiş ve sıfır geçişten anahtarlama stratejileri tercih edilmelidir. Fırçalı motorlarda ferrit boncuklar, komütatör kondansatörleri ve gürültü bastırıcı filtreler etkili olur. SMPS tasarımlarında dv/dtyi sınırlayan kapasitif/snubber ağları ve yayılımı azaltan yerleşim şarttır.
Filtreleme ve Topraklama
Giriş EMI filtreleri, koruyucu topraklama ve düşük empedans geri dönüş yolları.
Kablo ve Yerleşim
Kısa/uygun yönlendirilmiş kablolar, halka alanlarını küçültme, kritik izlerin ayrılması.
Ekranlama ve Muhafaza
Metal muhafaza/ekranlar ve tek noktadan bağlı ekran örgüleri ile yayılımı sınırlama.
Kontrol Stratejisi
Sıfır geçiş anahtarlama, akım sınırlama, yumuşak başlatma ve döngü hız profilleri.
Tasarımın erken safhasında pre‑compliance ölçümlerle klik davranışını görmek, seri üretim öncesi maliyetli revizyonların önüne geçer ve ürünün ilk seferde uygunluk almasını kolaylaştırır.
