Yarı Anekoik Oda (Semi-Anechoic Chamber)

Yarı Anekoik Oda Nedir? Özellikleri ve Yapısı

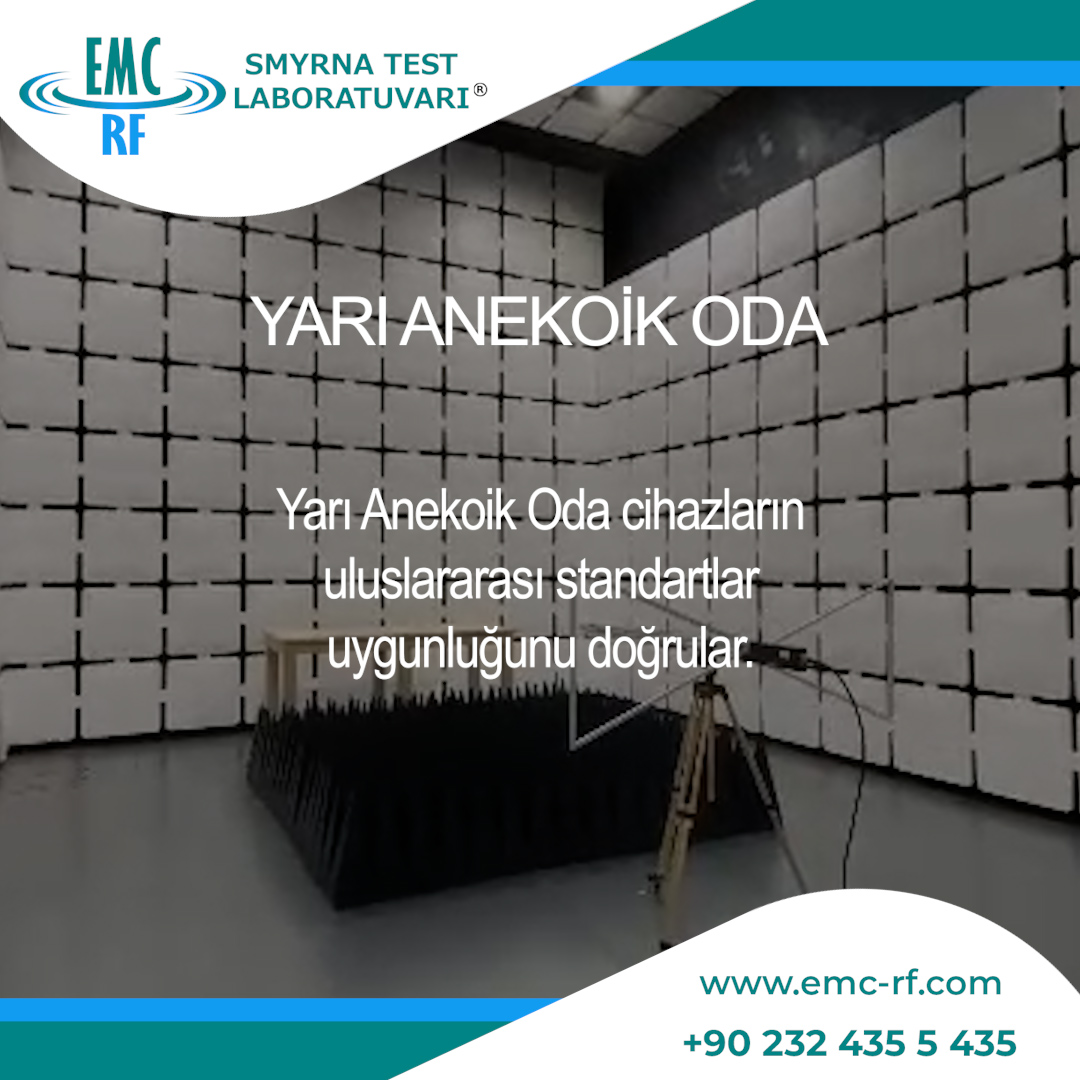

Yarı anekoik oda (semi-anechoic chamber), elektromanyetik uyumluluk (EMC) testlerinde kullanılan en kritik test ortamlarından biridir. Bu odalar, dış ortamdan gelen elektromanyetik parazitlerin engellenmesi için ekranlı oda prensibine dayanırken, iç yüzeylerinin büyük bir kısmı elektromanyetik dalgaları yutan özel RF emici malzemelerle kaplanmıştır. Böylece cihazların yaydığı sinyaller, oda içerisinde serbest uzay koşullarına en yakın şekilde ölçülebilir. Yarı anekoik odaların temel farkı, zeminlerinin yansıtıcı olacak şekilde bırakılmasıdır. Bu durum, özellikle anten testlerinde ve gerçek kullanım senaryolarına daha yakın koşullar elde edilmesinde önemli bir avantaj sağlar.

Yarı anekoik odalar, elektronik cihazların elektromanyetik emisyon seviyelerinin ve bağışıklıklarının uluslararası standartlara göre test edilmesi için zorunlu hale gelmiştir. Bilgisayar, otomotiv, telekomünikasyon ve tıbbi cihaz üreticileri, ürünlerini piyasaya sürmeden önce bu odalarda detaylı testlere tabi tutar. Bu sayede ürünlerin diğer cihazlara parazit oluşturup oluşturmadığı ve dış etkenlere karşı bağışıklıkları güvenilir bir şekilde değerlendirilir. Yapısal olarak odalar, metal ekranlama panelleri, RF emici piramitler veya karartıcı malzemeler, kontrollü giriş kapıları ve kablo geçiş filtrelerinden oluşur. Böylelikle hem elektromanyetik izolasyon sağlanır hem de dalga yansımaları minimuma indirilerek testlerin doğruluğu artırılır.

RF Emici Malzemeler ve Zemin Yansıtıcı Alanın Önemi

Yarı anekoik odaların performansını belirleyen en önemli faktörlerden biri, kullanılan RF emici malzemelerdir. Genellikle piramit veya kama şeklinde tasarlanan bu malzemeler, elektromanyetik dalgaların geniş bir frekans aralığında yutulmasını sağlar. Bu sayede dalgaların odanın iç yüzeylerinden yansıması önlenir ve ölçümlerin doğruluğu artırılır. Kullanılan emici malzemelerin kalınlığı, şekli ve yerleşim yoğunluğu, odanın farklı frekanslarda elde edeceği sönümleme performansını doğrudan etkiler.

Bununla birlikte yarı anekoik odaların zemin yüzeyi genellikle yansıtıcı bırakılır. Bunun nedeni, cihazların gerçek hayattaki kullanım koşullarını daha iyi simüle etmektir. Örneğin, anten testlerinde zemin yansıması, cihazların gerçek ortamlarda nasıl davranacağını öngörmek açısından önemlidir. Yansıtıcı zemin, cihaz ile anten arasındaki doğrudan yol ve yansıtılmış yol bileşenlerinin birlikte ölçülmesine olanak tanır. Bu sayede test sonuçları yalnızca ideal koşulları değil, aynı zamanda pratik senaryoları da yansıtır.

EMC Testlerinde Anekoik Odaların Kullanım Amacı

Yarı anekoik odalar, elektromanyetik uyumluluk (EMC) testlerinde hem emisyon hem de bağışıklık doğrulamalarının güvenilir ve tekrarlanabilir biçimde yapılabilmesi için tasarlanmış kontrollü ortamlardır. Dış dünyadan gelen RF parazitlerini ekranlayarak ölçüm hatalarını minimize ederken, iç yüzeydeki RF emiciler duvar ve tavandan kaynaklı yansımaları bastırır; yansıtıcı zemin ise gerçek kullanım koşullarına yakın bir senaryo oluşturur. Böylelikle cihazın (EUT/DUT) serbest uzaya yakın bir ortamda nasıl davrandığına dair ölçümler, laboratuvarlar arasında karşılaştırılabilir sonuçlarla elde edilir. Test sırasında döner tabla, anten kaldırma direği (mast), sabitlenmiş kablo rotaları ve referans güç/alan izleme sensörleri, kurulumun standartlaştırılmış kinematiğini ve metriklerin güvenilirliğini sağlar. Bu yapı, ürünün geliştirme döngüsünde ön-uygunluk (pre-compliance) evresinden tip testlerine kadar her aşamada, tasarım kararlarını yönlendiren hızlı geri bildirim üretir.

Emisyon tarafında amaç, cihazın çevreye yaydığı istenmeyen elektromanyetik enerjiyi belirlenen ölçüm uzaklıklarında (ör. 3 m/10 m) ve anten yükseklik/azimut taramalarıyla karakterize etmektir; sahaya özgü yansımaların etkisi emici kaplamalarla düşürüldüğü için ölçümlerin belirsizliği kontrol altında tutulur. Bağışıklık tarafında ise oda, anten–DUT geometrisinin alan homojenliği koşullarını sağlayacak şekilde yapılandırılır; bu sayede belirli alan şiddetlerinde (V/m) zamana ve frekansa bağlı stres profilleri uygulanabilir. Özellikle yazılım kontrollü taramalar ile kurulumun tekrarlanabilirliği artar ve en kötü durum yönelimlerinin taranması pratikleşir. Sonuç verilerinin geçerliliği, odanın periyodik kalibrasyonu ve kurulum disiplinine (kablo yönlendirme, ortak referans topraklama, saha enstrümantasyonu) doğrudan bağlıdır; bu nedenle odanın kendisi bir “ölçüm sistemi bileşeni” olarak ele alınmalı ve düzenli doğrulamalarla izlenmelidir.

Frekans Aralığı ve Sönümleme Performansı

Yarı anekoik odanın performansı, kapsadığı frekans aralığı ve bu aralıkta sağladığı sönümleme (yansıma bastırımı) ile tanımlanır. Pratikte düşük frekanslarda (VHF-altı) dalga boyu büyüdüğü için duvar/tavan yansımalarını bastırmak güçleşir; bu bölgede ferrit karolar verimli yutuculardır. Orta-yüksek frekanslarda (VHF–SHF), piramit/kama tipi poliüretan emiciler üstün performans gösterir. Hibrit yaklaşımlar (ferrit + piramit) geniş bant kapsama sağlar; bu sayede 30 MHz’ten birkaç 10 GHz’e kadar tutarlı bir yansıma bastırımı elde edilir. Ölçümlerin doğruluğu, yalnızca emici kalitesine değil; oda boyutlarına, test mesafesine (3 m/10 m), anten–DUT hizasına, kablo güzergâhına ve zemin yansıtıcı alanın geometrisine de bağlıdır. Yüksek frekansta odanın içindeki “saha modları” ve “durma dalgaları” kritik hâle gelir; bu nedenle alan homojenliğini sağlayacak yerleşim ve periyodik doğrulamalar zorunludur.

Emisyon ölçümlerinde “normalleştirilmiş saha zayıflaması” gibi saha metrikleri odanın dalga davranışı hakkında bilgi verirken, bağışıklık testlerinde “alan homojenliği” kriterleri uygulanır. Bu kriterler, referans bir alanda belirli noktalarda ölçülen alan şiddetlerinin ortalamaya göre kabul edilebilir dağılımda olmasını şart koşar; böylece DUT farklı yönelim ve yük durumlarında benzer elektromanyetik stres görür. Emici malzemenin refleksiyon kaybı (RL), kalınlık ve koni yüksekliği gibi parametrelerle frekansa bağlı değişir; yüksek frekansta uzun piramitler daha iyi sonuç verirken, düşük frekansta ferrit karo yerleşiminin sürekliliği belirleyicidir. Odanın zamanla performans düşüşü yaşamaması için emicilerin yaşlanması, yer değiştirmesi ve nem etkisi izlenmeli; zemin yansıtıcı panelin iletkenliği ve bağlantı sürekliliği korunmalıdır.

Tam Anekoik vs. Yarı Anekoik Odalar: Farklar ve Tercihler

Anekoik mimariler; test hedefi, doğruluk gereksinimi, kurulum alanı ve bütçe gibi kısıtlar göz önüne alınarak “tam anekoik” ve “yarı anekoik” olarak iki ana sınıfta değerlendirilir. Yarı anekoik oda (SAC) duvar ve tavanlarda RF emici kullanırken zemini yansıtıcı bırakır; böylece emisyon/bağışıklık testleri gerçek kullanım senaryosuna daha yakın koşullarda yapılır ve kurulum maliyeti/karmaşıklığı dengelenir. Tam anekoik oda (FAC) ise zemini de emicilerle kaplayarak iç akustik/EM dalga yansımalarını en aza indirir; yansıma bileşenlerinin bastırılması, özellikle anten, OTA ve yüksek frekans karakterizasyonlarında belirsizliği azaltır. Seçim yapılırken ölçüm mesafesi (3 m/5 m/10 m), cihaz boyutu ve hedeflenen frekans aralığı belirleyicidir; yüksek frekansta saha modları ve durma dalgaları kritikleştiğinden, FAC mimarisi daha düşük yansıma katsayısı ile doğruluk avantajı sağlayabilir. Buna karşılık SAC, CISPR tabanlı radyated emisyon ve IEC/ISO tabanlı bağışıklık testleri için dünya genelinde en yaygın kompromistir; zemin yansıması, gerçek dünyadaki yer yansımalarını temsil ettiği için ürün korelasyonunu kolaylaştırır.

Oda Kalibrasyonu ve Alan Homojenliği Sağlama

Yarı anekoik odanın ölçüm sisteminin bir parçası olduğu kabul edilerek, periyodik kalibrasyon ve alan homojenliği doğrulaması zorunlu tutulur. Amaç, test hacmi boyunca uygulanan/ölçülen alanın standartlarda tanımlı toleranslar içinde kalmasını ve laboratuvarlar arası karşılaştırılabilirliğin korunmasını sağlamaktır. Kalibrasyon sürecinde referans antenler, izlenebilir alan probları ve düşük belirsizlikli sinyal/güç zinciri kullanılır; anten-DUT geometri, kablo rotası ve zemin paneli elektriksel sürekliliği sabit tutulur. Alan homojenliği doğrulamalarında, belirlenen test düzleminde çoklu noktalardan alan şiddeti toplanır; istatistiksel dağılım, ortalamaya göre sapma ve maksimum/minimum farkları limitlerle karşılaştırılır. Bu işlem frekans süpürmesi boyunca tekrarlanır; tespit edilen “sıcak/soğuk” bölgeler anten yüksekliği, polarizasyon, güç dengelemesi ve emici yerleşim düzeltmeleriyle iyileştirilir. Emisyon tarafında ise odanın normalleştirilmiş saha zayıflaması (NSA) veya site VSWR gibi metrikler ölçülerek referans eğrilerle uyum izlenir; sapmalar panel bağlantıları, emici yaşlanması, kapı/menfez sızıntıları veya kablo güzergâhı değişikliklerine işaret edebilir.

Test Sonuçlarına Odanın Etkisi ve Doğruluk Payı

Yarı anekoik odalar, EMC testlerinin temel altyapısını oluşturan birer ölçüm ortamıdır ve sonuçların doğruluğu üzerinde doğrudan etkiye sahiptir. Odanın yapısal özellikleri, kullanılan RF emicilerin performansı, zemin yansıtıcı alanın durumu, kablo geçiş noktalarının sızdırmazlığı ve kapı/menfez tasarımı gibi faktörler test çıktılarının belirsizlik bütçesine eklenir. Bu nedenle odanın kendisi de bir test sistemi bileşeni olarak düşünülmeli, kalibrasyon sertifikaları, saha homojenliği ölçümleri ve normalleştirilmiş saha zayıflaması (NSA) gibi veriler düzenli olarak raporlanmalıdır. EMC uyumluluğu doğrulanan bir ürünün, başka bir laboratuvarda yapılan testlerde aynı sonuçları verebilmesi, odanın standardize edilmiş yapısına ve periyodik kontrolüne bağlıdır.

Doğruluk payı, yalnızca odanın geometrisi veya malzeme seçimi ile değil, aynı zamanda test sürecindeki uygulamalara da bağlıdır. Örneğin, anten yüksekliği ve polarizasyon değişimleri sırasında kablo yönlendirmesi doğru yapılmazsa, kablolar istenmeyen anten etkisi yaratabilir. Benzer şekilde, zemindeki yansıtıcı panelin elektriksel sürekliliği bozulursa, düşük frekansta ölçülen değerler standardın öngördüğü sapma limitlerinin dışına çıkabilir. Bu tür hatalar, ürünün aslında uyumlu olmasına rağmen başarısız görünmesine veya tersi bir şekilde, uyumsuz bir ürünün kabul edilmesine yol açabilir. Bu yüzden test raporlarında odanın yapısal özellikleri, kalibrasyon tarihleri, belirsizlik hesaplamaları ve kullanılan ekipman listesi mutlaka belirtilmelidir.
